هڪ ٽرانسسٽر سان ڪلاس اي، بي ۽ سي ايمپلي فائر ڪيئن ڊزائين ڪجن

[Sindhi Media]

هڪ ٽرانسسٽر سان ڪلاس اي، بي ۽ سي ايمپلي فائر ڪيئن ڊزائين ڪجن



[Sindhi Media]

اچو ته ڏسو جڏنهن ڪنهن سگنل کي ٽرانسسٽر جي ان پُٽ ڏئي گُذارجي ٿو ته ڇا ٿو ٿئي هتي اسان ڪلاس بي ٽرانسسٽر جي ان پُٽ ۾ هڪ سگنل ڏئي آئوٽ پُٽ حاصل ڪئي آهي۔



[Sindhi Media]

هي ٽرانسسسرڪٽ ڏسو جنهن ۾ ان پُٽ تي سگنل ڏئي ان جي ٻي ٽي ٽنگ تي ڪهڙو سگنل حاصل ڪري سگهجي ٿو۔

توهان ڏٺو ته هن ڪلاس اي ايمپلفيئر وري ٽرانسسٽر کي جنهن جي ايميٽر ٽنگ کي اسان گرائونڊ ڪيو هو ته هن جي ڪليڪٽر ٽنگ کان اسان ساڳيو سگنل (آڊيو) ڏنو ته آئوٽ پُٽ ۾ اهو سگنل وڏوٿي ته مليو پر اُبتڙ اسان کي ته ساڳيو آواز وڏو ٿيل کپي اسان وري ان ۾ هڪ ٻيو ٽرانسسٽڙ جوڙي ساڳيو وڏو يل سگنل حاصل ڪنداسون۔



[Sindhi Media]

هي ڏسو هاڻ سان ٻه ٽرانسسٽر پاڻ ۾ ڪيئن جوڙي ساڳيو سگنل حاصل ڪيو آهي۔

هن ۾ اسان ٻنهين ٽرانسسٽر جي ايميٽرس کي پاڻ ۾ ملايو آهي ۽ سگنل کي ٻنهين ٽرانسسٽرس جڪليڪٽر کان حاصل ڪيو آهي، توهان ڏٺو ته سگنل جي پازيٽو يا واڌو ۽ ڪاٽو لهر هر ڪليڪٽر تي اڌو اڌ ٿي وئي ۽ اسان ب؟ي ۾وڪمل لهرون ايمپلي فا ٿيل وري ايميٽر ٽنگ جي ڪان پوائنٽ کان حاصل ڪيون آهن۔



[Sindhi Media]

لهرن (سائنو سوائڊل فريڪئنسي) جو حساب ڪتاب ته هاڻ اوهان کي سمجهه ۾ اچي ويو هوندو اچو ته ڏسون ته اسان هن ٽنهين قسمن جي ايمپلفائرز (ڪلاس اي، ڪلاس بي ۽ ڪلاس، سي يا ڪلاس اي بي) مان لهرون ڪيئن فلٽر ڪري سگهون ٿا۔



[Sindhi Media]

هن ايمپلي فائر جي آسيلو اسڪوپ ۾ نظر ايندڙ لهرن جي اڀياس ڪيوسين هاڻ هن جي آئوٽ پُٽ ۾ اسپيڪر لڳائي وڌيل آواز ٻُڌو (بُنيادي آڊيو ايمپلي فائر)



[Sindhi Media]

پنهنجي آئوڊ پُٽ سرڪٽ ۾ ٻيا لوڊ وجهي ڏسڻ لا توهان کي ميچنگ امپيڊنس جو ٽرانسفار لڳائڻو پوندو۔



[Sindhi Media]

هي به ڏسو ۽ سمجهو۔

هتي ان پُٽ سگنل ۾ وولٽ ڏنل آهن

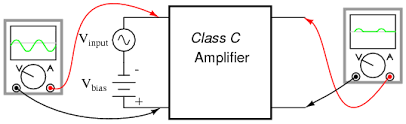

ڪلاس سي ايمپلي فائر ڪيئن ملٽي ميٽر سان ٽيسٽ ڪجي، ريڊنگ تي ڌيان ڏيو۔
هتي اا

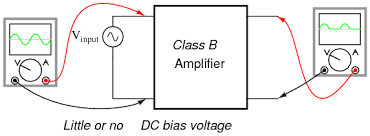

۽ هي وري ڪلاس بي آهي، ٻنهين ۾ سگنل جي ڪيفيت ڊسپلي ٿيل آهي۔

هتي اسان ڪلاس اي ايمپليفائر جي ڪيفيت ٻُڌايون ٿا۔

لهرن ڇنڊڻ جي ڪيفيت



[Sindhi Media]

آڊيو سرڪٽ ٺاهي پو

سرڪٽ ۾ وجهو

بس يار ڪافي ٿيو هاڻ پاڻ ايڪسر سائيز ڪندا وڃو ۽ ٽرانسسٽر ڳنڍي گهربل وڏو آواز حاصل ڪندا وڃو
